ATB PC QC Quality Control Program

Das ATB Quality Control Programm ist seit 18 Jahren weltweit im Einsatz.

 Die Vorteile der neuen Version sind:

 - Betrieb mit der Soundkarte des PCs.

 - Erstellung der Definitionen ohne Script erfordert keine Programmierkenntnisse.

 - Referenzkurven werden im komfortablen ATB PC Pro Programm gemessen.

 - Toleranzfeld ist automatisch oder mit der Maus zu erstellen.

 - Rub&Buss misst mit dem Signal 13 und erfasst die nichtlinearen Eigenschaften.

 - Rub&Buss Messung ist unempfindlicher gegenüber Fremdgeräusche durch  Q-Index Berechnung.




Das QC Programm wird in der Lautsprecher- und Automotive Industrie zur Kontrolle der Produktion eingesetzt. Das Testsystem benutzt den PC mit Soundkarte, an die über eine Testbox der Prüfling angeschlossen wird.
Das ATB PC QC Programm führt verschiedene Messungen durch und entscheidet mit an Hand von Toleranzfeldern ob der Prüfling den vorgegebenen Standard einhält.
Bis zu vier Messungen können in einem Testdurchlauf automatisch durchgeführt werden. Ein Zyklus besteht aus der elektrischen oder akustischen Frequenzgangmessung sowie aus der Rub & Buss Messung für 3 Frequenzbereiche.
Für die Frequenzgangmessung kann das Toleranzfeld auf vier verschiedene Arten definiert werden. Bei der Rub & Buss Messung werden alle Störfrequenzen in das Verhältnis zur Anregung gesetzt. Dies ergibt den Q-Index, mit dem die zulässigen Verzerrungen und Störgerausche vorgegeben werden.
Der Testablauf wird automatisch protokolliert. Das Testprotokoll enthält die Nummer des Prüflings und das Ergebnis der Einzelmessungen.


Die Messungen

1. Frequenzgang

Der Frequenzgang wird mit dem M-PN Signal gemessen, das eine sehr hohe Messgenauigkeit besitzt.
Für den Test wird das Toleranzfeld automatisch oder manuell definiert.

Das Bild zeigt die Impedanzmessung

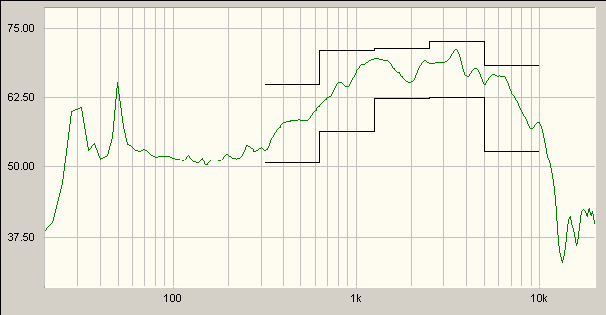

Das Bild zeigt eine akustische zum Test der Thiele-Small Parameter Frequenzgangmessung


Zur Erstellung der Toleranzgrenzen werden der Frequenzbereich sowie die obere und untere zulässige Abweichung eingestellt. Das Programm berechnet dann die Grenzen entsprechend dem Verlauf der Frequenzgangkurve der Referenzmessung.
Die Toleranzkurve der manuellen Definition wird bei der akustischen Prüfung eingesetzt.
Bei der Erstellung der Toleranzgrenzen werden der Frequenzbereich, die obere und untere zulässige Abweichung und ein mittlerer Wert für die Amplitude der Referenzmessung eingegeben. Die Anpassung der Toleranzgrenzen an die zulässige Abweichung wird komfortabel mit der Maus durchgeführt. Bereichsweise wird hierbei die Kurve angeklickt und auf den gewünschten Wert gezogen.
Für beide Toleranzbereiche kann der Vergleich mit der Messkurve absolut oder relativ erfolgen. Bei dem relativen Test versucht das Programm die Messkurve in der Amplitude dem Toleranzfeld anzupassen. Dies ermöglicht einen sehr genauen Frequenzgangtest.


2. Rub & Buss

Die Rub & Buss Messung benutzt zum Testen das Signal 13. Es besteht aus der Überlagerung von zwei Sinus-Schwingungen mit dem Frequenzverhältnis 1:1,3. Das Signal regt in einem großen Frequenzbereich alle Resonanzen des Prüflings an.

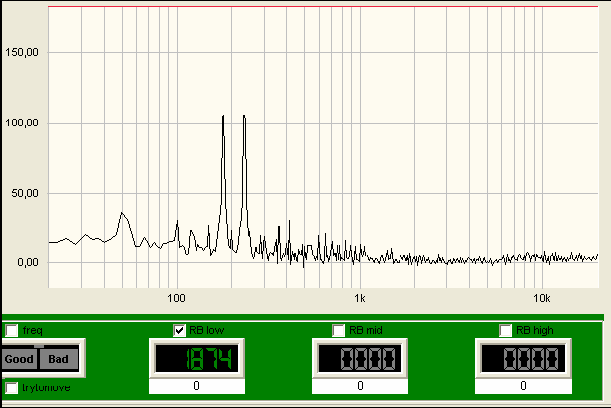

Elektrische Messung des Testsignals

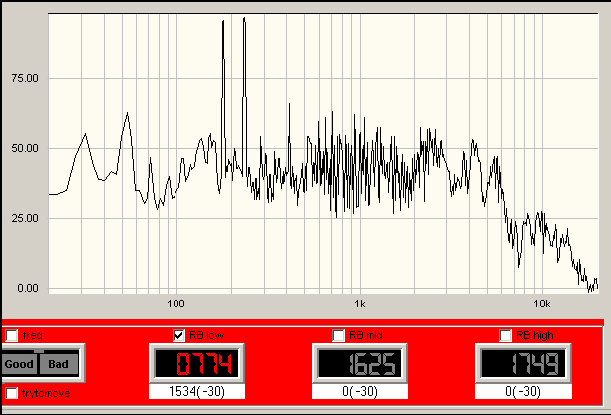

Akustische Lautsprechermessung


Bei der Auswertung der Messung wird der Q-Index ermittelt. Er wird aus dem Verhältnis der Amplitude des Testsignals zu der Summe der Amplituden der Frequenzen > der dem Testsignal berechnet. Bei einer üblichen Soundkarte hat der Q-Index den Wert 1545. Der defekte Lautsprecher erzeugt die Verzerrungsanteile mit dem Q-Index 774. 0
Bei der Messung werden folgende Fehler erkannt:


Bei der Messung werden folgende Fehler erkannt:

Messauswertung Fehler
1. THD, K2…..K10 fehlerhafte Position der Schwingspule
2. IMD lose Teile durch fehlerhafte Verklebung wie Staubschutzkappen und Schwingspule, scheppernde Anschlussdrähte.
3. Frequenzen > K5 Fehlerhaft zentrierte Schwingspule
